Wprowadzenie produktów

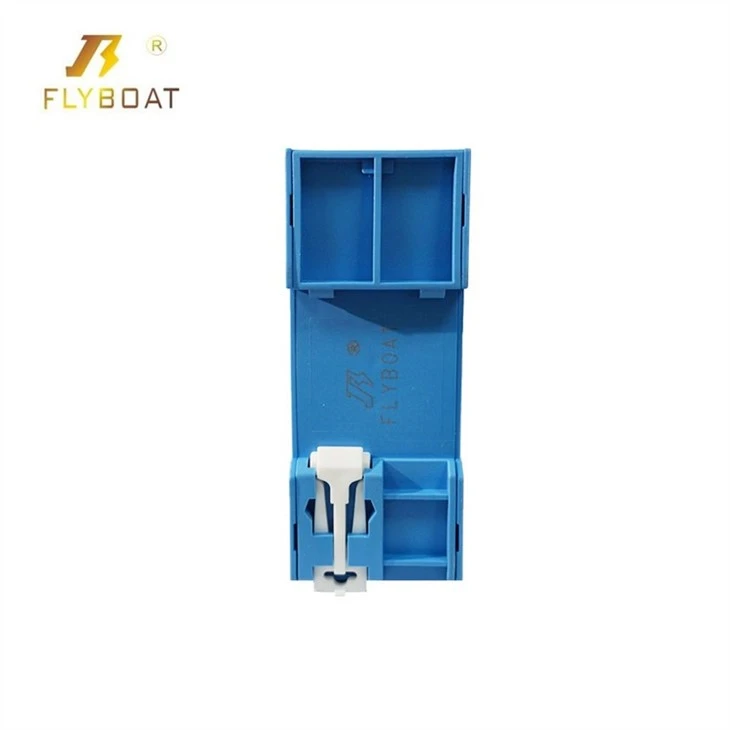

Urządzenie przeciwprzepięciowe SPD DC 500V 800V 1000V 2P DC1000V 20KA~40KA Ogranicznik niskiego napięcia Domowa szyna din 2 bieguny Protector.

Szczegóły Produktu

● Ochronnik przeciwprzepięciowy 40kA

● Cena: 2,5-10 USD

Opis

Ochronnik przeciwprzepięciowy serii Ulta (zwany dalej SPD) służy do zasilania systemów takich jak IT,TT,TN-C,TN-S,TN-CS, itp. do sieci rozdzielczej niskiego napięcia AC, do pośrednich wyładowań atmosferycznych i bezpośrednie piorun lub inne Przepięcia przejściowe przepięcia są chronione. SPD ma zabezpieczenie w trybie wspólnym (MC). SPD jest zgodny z GB/T18802.1/IEC61643-II.

● Parametry elektryczne: 230/400V, AC50/60Hz, 3-fazowe;

● Zastosowanie: Ochrona instalacji elektrycznej i ładowanych urządzeń elektrycznych przed grzmotami i chwilowym przepięciem;

● Norma: IEC/EN 61643-1

● Liczba biegunów: 1, 2,3, 4;

● Parametry elektryczne: 230/400V, AC50/60Hz;

● Zastosowanie: Ochrona instalacji elektrycznej i ładowanych urządzeń elektrycznych przed grzmotami i chwilowym przepięciem;

● Parametry elektryczne: Jednofazowy system dystrybucji zasilania i sterowania AC50/60Hz, 230V;

● Prąd zwarciowy: do 10kA (8/20μs);

● Zastosowanie: Ochrona instalacji elektrycznej i ładowanych urządzeń elektrycznych przed wyładowaniami atmosferycznymi i chwilowym przepięciem;

parametry techniczne

Kategorie lub typy SPD

Dwa główne typy SPD to elementy ograniczające i przełączające napięcie. Komponenty ograniczające napięcie zmieniają impedancję wraz ze wzrostem napięcia, co powoduje ograniczenie napięcia przejściowego. Komponenty przełączające napięcie „włączają się” po przekroczeniu napięcia progowego i natychmiast spadają do niskiej impedancji. Większość dzisiejszych systemów zawiera oba typy komponentów razem, aby połączyć mocne strony i ograniczyć słabości poszczególnych części.

Przykładami elementów ograniczających napięcie są warystory z tlenków metali (MOV) i diody TVS. Komponenty przełączania napięcia obejmują rury wyładowcze (GDT) i iskierniki.

Jak porównać kategorie SPD

Komponenty przepięć można porównać pod względem ich działania w zależności od następujących czynników.

Czas odpowiedzi

Czas odpowiedzi danego komponentu oznacza po prostu, jak szybko komponent reaguje po przekroczeniu progu przepięć. Elementy ograniczające napięcie — w szczególności diody TVS — mają krótszy czas reakcji niż elementy przełączające napięcie (tj. iskierniki i GDT).

Prąd kontynuacyjny

Zjawisko to ogranicza się do urządzeń przełączających napięcie. Prąd następczy występuje, gdy urządzenie zabezpieczające przed przepięciami nie „wyłączy się” (tj. nie powróci do stanu wysokiej impedancji) po zdarzeniu przejściowym z powodu niskiego spadku napięcia na komponencie. Umożliwia to dalszy przepływ prądu przez urządzenie podczas normalnej pracy.

Zjawisko to jest mniej istotne w systemach prądu przemiennego, ponieważ przejście przez zero umożliwia wyłączenie komponentu i powrót do stanu wysokiej impedancji. Jednak system prądu stałego wykorzystujący urządzenia przełączające napięcie wymaga dalszego rozważenia.

Napięcie przepuszczane

W przypadku przepięcia napięcie przepuszczane to wartość napięcia, jaką komponent pozwala na dotarcie do podłączonego sprzętu. W przypadku napięcia przepuszczanego diody najlepiej ograniczają napięcie i utrzymują je na najniższym poziomie, ale ta przewaga jest ograniczona, ponieważ diody nie są tak skuteczne w radzeniu sobie z większymi prądami udarowymi.

Jednym z elementów niewymienionych powyżej jako jeden z najlepszych lub najgorszych w żadnym z tych trzech obszarów jest MOV, ponieważ MOV są ogólnie uważane za przydatne w każdej kategorii, działając jako uniwersalny przedmiot, ale nieNajlepszaw jednym.

Należy pamiętać, że większość produktów SPD dostępnych obecnie na rynku to konstrukcje hybrydowe, które są kombinacją wielu elementów przeciwprzepięciowych. Produkty te równoważą zalety i wady każdego pojedynczego komponentu, zapewniając obiektom zrównoważoną ochronę przed różnymi rodzajami przepięć.

Cechy wydajności urządzenia zabezpieczającego przed przepięciami, które należy znać

Znajomość poszczególnych elementów udarowych jest pomocna w zrozumieniu, ale to, co napędza standardy SPD, to aspekty wydajności lub funkcje każdego urządzenia.

Po zidentyfikowaniu systemu dystrybucji energii, do którego ma być podłączony SPD, należy porównać różne dostępne urządzenia w następujący sposób:

1. Maksymalne ciągłe napięcie pracy (MCOV). MCOV to maksymalne napięcie, jakie urządzenie może wytrzymać i nadal działać prawidłowo. Ogólnie rzecz biorąc, MCOV powinien być co najmniej 25% powyżej nominalnego napięcia zasilania, ale jest zgodny z odpowiednimi normami. Na przykład urządzenia SPD nVent ERICO zaprojektowane dla urządzeń o napięciu 120 woltów mają wartość MCOV wynoszącą 170, a dla systemów o napięciu 240 woltów wartość MCOV urządzenia SPD wynosi 275.

2. Wskaźnik ochrony napięcia (VPR) lub Poziom ochrony napięcia (Up). Poziom ochrony napięcia i poziom ochrony napięcia są wartościami określonymi odpowiednio przez UL i IEC, które odnoszą się do napięcia przepuszczanego urządzenia. UL 1449 zawiera test, który przykłada do urządzenia kombinowany przebieg 6kV/3kA i mierzy przepuszczone napięcie, określając stopień ochrony napięciowej (VPR). IEC 61643-11 ma podobny test i odnosi się do niego jako napięciowy poziom ochrony (Up).

3. Znamionowy prąd rozładowania (In). Zdefiniowana jako wartość szczytowa prądu, który może być przewodzony przez SPD o kształcie fali 8/20 μs, gdzie SPD nadal działa po 15 przyłożonych przepięciach. Zgodnie z UL 1449, producenci muszą wybrać nominalny prąd rozładowania z predefiniowanej listy (3ka, 5kA, 10kA lub 20kA) dla tego testu.

4. Stan wskazania. Wskaźnik stanu — który może być wskaźnikiem mechanicznym, diodą LED lub alarmem zdalnym — zapewnia prosty wskaźnik Go/No-Go. Ocena przepięć jest czymś, co wielu uważa za kluczowy czynnik specyfikacji SPD. Jednakże:

5. Pojemność prądu udarowego lub maksymalna ocena udaru. Producenci często podają te oceny jako wskaźnik żywotności urządzenia lub jednorazowego maksymalnego prądu udarowego, który urządzenie może obsłużyć. Chociaż te oceny pojawiają się na wielu stronach internetowych producentów i w arkuszach danych, UL lub IEEE nie definiują tych ocen. Pozwala to każdemu producentowi stworzyć własne wymagania testowe (jeśli istnieją), ostatecznie czyniąc je mniej wiarygodnymi wskaźnikami wydajności.
